Vloerverwarming en koeling zonder chape
Een dun, licht en droog systeem voor vloer, wand en plafond. Geen droogtijd, meteen beloopbaar en op temperatuur in ongeveer 45 minuten.
Wat is het DFS-droogsysteem?
Het DFS-droogsysteem is een vloer-, wand- en plafondverwarming zonder chape. De leidingen liggen in een isolatiepaneel met een aluminium toplaag die de warmte gelijkmatig verdeelt. Het systeem verwarmt én koelt, is meteen beloopbaar en blijft afgewerkt onder 35 mm opbouw mogelijk. Ideaal voor renovatie, houten vloeren, warmtepompen en strakke planningen.
Cijfers volgens de fabrikantdocumentatie van het gebruikte systeem. Exacte waarden hangen af van paneeldikte, legafstand, afwerking en ontwerp.
Hoe werkt een droogsysteem zonder chape?

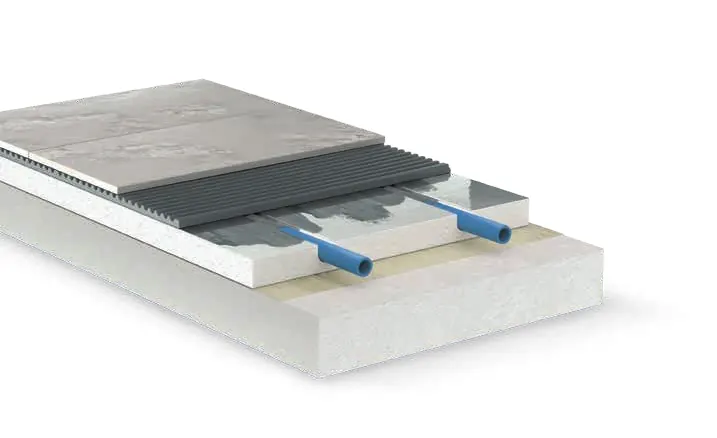

Het hart van het systeem is een EPS-isolatiepaneel met voorgevormde sleuven en een aluminium folie die volledig op het paneel is verlijmd, ook in de sleuven. De leiding wordt zo helemaal omhuld door metaal, wat zorgt voor een gelijkmatige warmteafgifte naar de ruimte.
- Geen lastverdelende laag nodig: geen chape, metalen platen of vezelplaten. De afwerking komt rechtstreeks op het paneel.
- Eén paneeltype voor de hele werf, met voorgedrukte bochten. Snel en eenvoudig te plaatsen.
- Leidingen Ø 16 mm met zuurstofbarrière, zodat het ontwerp vergelijkbaar blijft met een klassiek systeem.
- Isolerend: geen “warmtediefstal” naar de constructie of de verdieping eronder.
- Paneeldiktes 20, 25, 33 en 48 mm; legafstand 100 of 160 mm.
Vloer, wand of plafond: waar plaatst u het droogsysteem?
Hetzelfde paneel werkt op drie oppervlakken, voor verwarmen én koelen.
Vloer

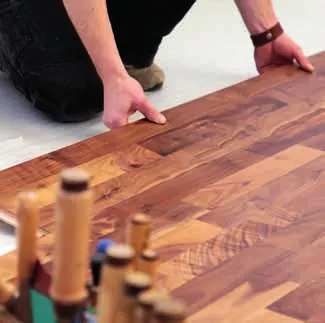

Verlijmd op een vlakke ondergrond. Afwerking met tegels, natuursteen, zwevend of verlijmd parket, met de juiste primer of ondermat.
Wand
Op metselwerk of gipskarton, afgewerkt met een gipskarton- of gipsvezelplaat. Ideaal wanneer de vloer moet blijven.
Plafond
Rechtstreeks tegen het plafond of in een verlaagd plafond, afgewerkt met gipskarton. Bijzonder efficiënt om te koelen.
Waarom installateurs en architecten voor droog kiezen
Geen droogtijd
Geen 3 à 4 weken wachten op chape. Meteen beloopbaar, meteen verder.
Snel warm
Lage thermische inertie: op temperatuur in ongeveer 45 minuten.
Verwarmen én koelen
Eén systeem voor comfort in winter en zomer.
Licht
Ideaal voor verdiepingen, houten vloeren en oude draagstructuren.
Dun
Afgewerkt onder 35 mm mogelijk: deuren en dorpels blijven haalbaar.
Hoge druksterkte
Bestand tegen geconcentreerde lasten, met de juiste afwerking.
Warmtepomp-proof
Werkt met lage aanvoertemperaturen over een groot oppervlak.
Alle afwerkingen
Tegels, natuursteen, parket: telkens met de voorgeschreven opbouw.
Eigenlijk altijd. Maar zeker in deze gevallen.
Snelheid is altijd een troef. In deze situaties is een droogsysteem echt de slimste keuze.
- Weinig opbouwhoogte: Elke centimeter telt? Een afgewerkte droge vloerverwarming kan onder 35 mm blijven. Minder gedoe met deuren, dorpels en trappen.
- Houten roostering of balkenvloer: Geen tonnen natte chape op uw balken. Licht en droog, op een vlakke en stabiele ondervloer.
- Plafond niet uitbreken: Verwarmen of koelen via het plafond? Panelen komen tegen het bestaande plafond of in een verlaagd plafond. Zonder sloopwerk.
- Renovatie in een bewoonde woning: Geen weken vocht, geen chapepomp in de gang. Ruimte per ruimte, en snel weer in gebruik.
- Licht gewicht nodig: Verdiepingen, oude draagstructuren, optoppingen: een droge opbouw belast de constructie veel minder dan chape.
- Werken met een warmtepomp: Lage watertemperatuur en snelle reactie: op temperatuur in zo’n 45 minuten in plaats van uren.
- Koelen in de zomer: Dezelfde leidingen koelen via vloer, wand of plafond. Stil en zonder tocht.
- Geen vocht in het gebouw: Houtskeletbouw, CLT, parket of maatwerk: geen liters water die eerst moeten uitdampen.
Hoe wordt een droogsysteem geplaatst?
Droog en overzichtelijk. Alle stappen door onze eigen ploeg, met eenvoudige middelen.
Ondergrond
Controle van vlakheid en stabiliteit. Waar nodig wordt eerst uitgevlakt.
Randisolatie
Rondom wordt een randstrook geplaatst om uitzetting op te vangen.
Panelen verlijmen
De panelen worden met een geschikte lijm op de ondergrond verlijmd.
Leidingen leggen
Volgens het legplan in de voorgevormde sleuven, met aluminiumtape in de bochten.
Druktest
Dichtheidstest van alle kringen volgens de norm, vóór de afwerking.
Klaar voor afwerking
Primer en tegels, of PE-folie en zwevend parket. Meteen, zonder droogtijd.
Kan een droogsysteem ook koelen?
Ja. Omdat het systeem snel reageert, volgt het vlot de wisselende koelvraag in de zomer.
Via vloer, wand of plafond wordt warmte stil en zonder tocht afgevoerd. Plafondkoeling is daarbij bijzonder efficiënt. Een correcte regeling houdt de aanvoertemperatuur boven het dauwpunt; de fabrikant adviseert bij vloerkoeling een minimale aanvoertemperatuur van ongeveer 15 °C. Dat stemmen we af met uw installateur of studiebureau.
Droogsysteem of natte chape: wat is het verschil?
Bij een klassieke vloerverwarming liggen de leidingen in een dikke laag natte chape. Bij een droogsysteem liggen ze in een isolatiepaneel of droge dekvloer. Het resultaat: dunner, lichter en meteen klaar.
| Criterium | Droogsysteem | Natte chape |
|---|---|---|
| Droogtijd | Geen: meteen verder werken | Minstens 3 à 4 weken, plus opstartprocedure |
| Beloopbaar | Direct na plaatsing | Pas na uitharding van de chape |
| Opbouwhoogte | Afgewerkt vanaf ca. 25 à 35 mm | Doorgaans meer dan 8 cm |
| Gewicht | Licht | Zwaar |
| Vocht in het gebouw | Geen | Veel water dat moet uitdampen |
| Reactiesnelheid | Op temperatuur in ± 45 minuten | ± 7 uur tot volle capaciteit |
| Koelen | Zeer geschikt, snel regelbaar | Mogelijk, maar traag regelbaar |
| Wand en plafond | Ja | Nee, enkel vloer |
| Op houten balkenvloer | Ja, licht en droog | Vaak problematisch (gewicht, vocht) |
| Warmteopslag (inertie) | Laag: ideaal voor goed geïsoleerde gebouwen en wisselend gebruik | Hoog: geschikt voor continu verwarmen van minder geïsoleerde gebouwen |
Waarden volgens de fabrikantdocumentatie van de gebruikte systemen (droogsysteem met isolatiepaneel en Fermacell droge dekvloer). De exacte opbouw, reactietijd en prestaties hangen af van ondergrond, afwerking en ontwerp.
Veelgestelde vragen over het droogsysteem
Hoe werkt het droogsysteem?
De leidingen (Ø 16 mm, met zuurstofbarrière) liggen in voorgevormde sleuven van een EPS-isolatiepaneel met een volledig verlijmde aluminium toplaag. Het aluminium verdeelt de warmte of koude gelijkmatig; de isolatie stuurt ze naar de ruimte. Er is geen chape of lastverdelende laag nodig.
Hoe dik is de opbouw?
De panelen bestaan in diktes van 20, 25, 33 en 48 mm. Afhankelijk van paneeldikte en afwerking kan de afgewerkte vloerverwarming onder 35 mm blijven. De dikkere panelen gebruikt u wanneer er meer isolatie nodig is volgens de norm.
Kan ik tegels rechtstreeks op het systeem leggen?
Ja. Met de voorgeschreven primers en een geschikte flexibele tegellijm worden tegels rechtstreeks op het paneel gelegd. Er gelden minimale tegelformaten (bijvoorbeeld 25 × 25 cm). Parket kan zwevend (met PE-folie) of verlijmd (met geschikte ondermat).

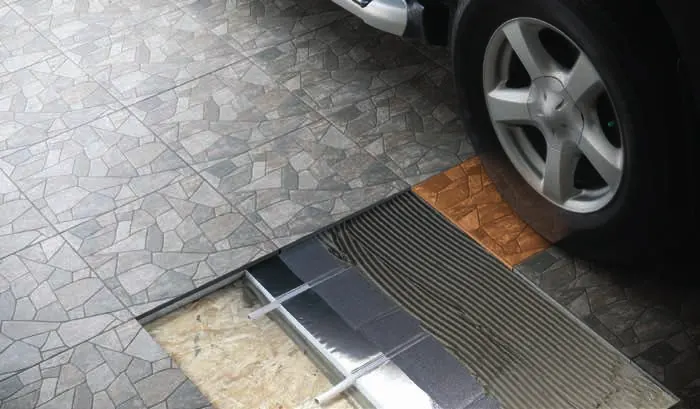

Is het systeem sterk genoeg voor zware lasten?
Het paneel heeft een hoge druksterkte. Volgens de fabrikant kan een tegel van 25 × 25 cm een geconcentreerde last tot 570 kg dragen. De haalbare belasting hangt wel af van de volledige opbouw en afwerking.
Kan het systeem ook op wand en plafond?
Ja. Op de wand wordt het paneel bevestigd op metselwerk of gipskarton en afgewerkt met een gipskarton- of gipsvezelplaat. Op het plafond kan het rechtstreeks tegen het plafond of in een verlaagd plafond, afgewerkt met gipskarton.
Gaat er warmte verloren naar de verdieping eronder?
Het paneel is zelf een isolatiepaneel, waardoor de warmte vooral naar boven gaat. Afhankelijk van wat er onder de vloer zit, kan een extra isolatielaag nodig zijn om de minimale isolatiewaarde volgens EN 1264 te halen.
Droogsysteem voor uw project?
Bezorg ons plannen, oppervlakte en gewenste afwerking. We adviseren de juiste paneeldikte, opbouw en planning.
